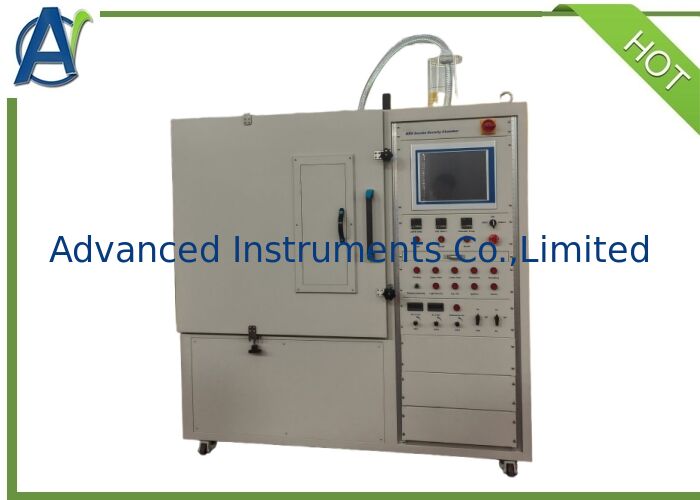

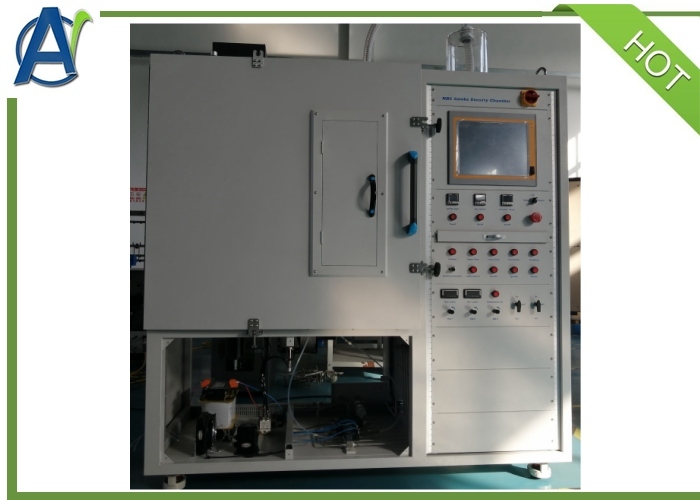

Nbs ห้องทดสอบความหนาแน่นของควันตาม ISO5659-2 และ ASTM E662

วิธีการทดสอบห้องทดสอบความหนาแน่นควัน NBS มีต้นกำเนิดมาจากสถาบันมาตรฐานและเทคโนโลยีแห่งชาติ NIST (หน่วยงานก่อนหน้าของ NBS) ในสหรัฐอเมริกา และได้รับการส่งเสริมและนำไปใช้ในหลายสาขาการทดสอบ วิธีการทดสอบนี้สามารถใช้เพื่อตรวจหาระดับความหนาแน่นของควันของผลิตภัณฑ์พลาสติก วัสดุที่ไม่ใช่โลหะในระบบราง วัสดุที่ไม่ใช่โลหะในเรือ ผลิตภัณฑ์สายไฟและสายเคเบิล เป็นต้น ตามวิธีการทดสอบนี้ มาตรฐานที่ใช้กันทั่วไป ได้แก่ ASTM E662, ISO 5659-2 และวิธีการทดสอบความหนาแน่นควัน NES 711 ในมาตรฐานระดับชาติ มาตรฐานการทดสอบนี้ให้ผลการทดสอบที่แม่นยำกว่าวิธีการก่อนหน้านี้ของเครื่องทดสอบความหนาแน่นควันของวัสดุก่อสร้าง ในขณะเดียวกัน เซ็นเซอร์แสงใช้หลอดโฟโตมัลติพลายเออร์ที่แม่นยำยิ่งขึ้น ซึ่งสามารถจับการเปลี่ยนแปลงเล็กน้อยของปริมาณควันในกล่องได้ หากเลือกอุปกรณ์ทดสอบอื่น เช่น หลอดตรวจจับก๊าซ Delge สามารถทำการทดสอบความเป็นพิษของควันตามมาตรฐานการบิน และสามารถเชื่อมต่อกับอุปกรณ์ FTIR Fourier infrared transform เพื่อทำการวิเคราะห์เชิงคุณภาพและเชิงปริมาณของปริมาณควันได้

อุตสาหกรรมที่เกี่ยวข้อง: ระบบราง, วัสดุการบิน, วัสดุทางทะเล, สายไฟและสายเคเบิล, และสาขาอื่นๆ

ASTM E662: วิธีการทดสอบมาตรฐานสำหรับความหนาแน่นแสงจำเพาะของควันที่เกิดจากวัสดุของแข็ง;

BS 6401: วิธีการมาตรฐานของอังกฤษสำหรับการวัดในห้องปฏิบัติการ ความหนาแน่นแสงจำเพาะของควันที่เกิดจากวัสดุ;

NFX 70-100: สำหรับการประเมินการจำแนกประเภท F (ความหนาแน่นควันและความเป็นพิษ);

UL 2556: วิธีการทดสอบสายไฟและสายเคเบิล (สำหรับการปล่อยควัน);

ISO 5659-2: พลาสติก - การเกิดควัน - ส่วนที่ 2: การกำหนดความหนาแน่นแสงโดยการทดสอบในห้องเดียว;

NES 711: การกำหนดดัชนีควันของผลิตภัณฑ์จากการเผาไหม้จากตัวอย่างวัสดุขนาดเล็ก;

GBJ 1916: ข้อกำหนดทั่วไปสำหรับสายเคเบิลควันต่ำและสายไฟยืดหยุ่นสำหรับใช้บนเรือ (ส่วนทดสอบความหนาแน่นควัน)

HB 6577: วิธีการทดสอบความหนาแน่นควันสำหรับวัสดุที่ไม่ใช่โลหะในห้องโดยสารเครื่องบินพลเรือน;

EN 45545-2+A1:2022

BS EN 1021

IMO FTPC ส่วนที่ 2

DIN 5510-2

NFPA 258

ASTM F814

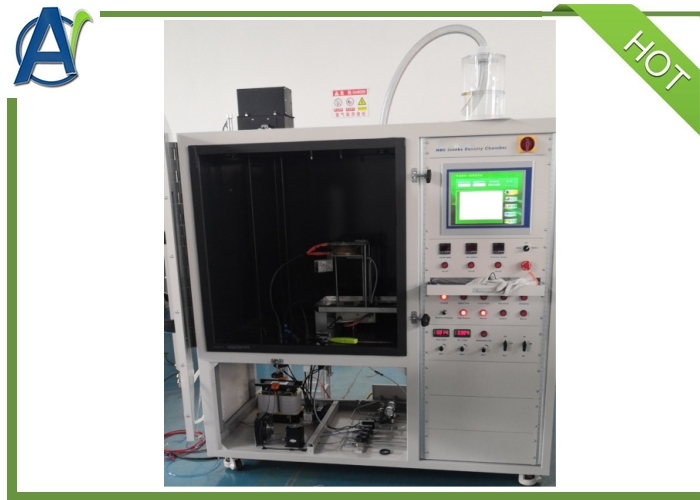

1. ขนาดภายในของห้องทดสอบกล่องความหนาแน่นควันคือ 914 มม. X 914 มม. X 610 มม. และผนังทั้งด้านในและด้านนอกได้รับการเคลือบ PTFE ซึ่งสามารถทนต่อการกัดกร่อนของก๊าซที่มีฤทธิ์กัดกร่อนสูงและยืดอายุการใช้งานของกล่องได้อย่างมาก;
2. กล่องใช้การออกแบบประตูเปิดเต็มรูปแบบ ทำให้ผู้ใช้ทำความสะอาดภายในกล่องทดสอบได้ง่ายขึ้น เมื่อเปลี่ยนอุปกรณ์เสริมการทดสอบมาตรฐานที่แตกต่างกัน ประสิทธิภาพก็สามารถเพิ่มขึ้นได้อย่างมากเช่นกัน;
3. ติดตั้งอุปกรณ์ทำความร้อนเสริมที่ผนังด้านนอกของช่องห้องทดสอบ และตั้งอุณหภูมิภายในกล่องตามข้อกำหนดมาตรฐานที่แตกต่างกัน;
4. ติดตั้งอุปกรณ์ฟอยล์อลูมิเนียมกันระเบิดภายในกล่อง ซึ่งสามารถลดความเสี่ยงส่วนบุคคลของบุคลากรทดสอบในกรณีที่เกิดอุบัติเหตุ;
5. มีช่องระบายแรงดันที่ด้านบนของกล่อง ซึ่งเชื่อมต่อกับขวดปรับแรงดันและสามารถปรับแรงดันภายในกล่องได้;
6. ทั้งด้านบนและด้านล่างของกล่องมีกระบอกสูบเคลื่อนที่อัตโนมัติสำหรับดูดและปล่อยควัน;

7. กล่องควันติดตั้งอุปกรณ์เตาแผ่รังสี ASTM E662 สามารถให้กำลังการแผ่รังสีความร้อน 25KW/M2;

8. ห้องควันมีหัวเผามาตรฐาน ASTM E662 แบบหกหัว สามารถใช้ร่วมกับเตาแผ่รังสีสำหรับการทดสอบการเผาไหม้ด้วยเปลวไฟ;
9. จัดหาเครื่องวัดความร้อนแผ่นทองแดงระบายความร้อนด้วยอากาศ ซึ่งสามารถปรับอุณหภูมิพื้นผิวได้โดยใช้วิธีการระบายความร้อนด้านหลังระหว่างการทดสอบ;
10. กล่องความหนาแน่นควันติดตั้งอุปกรณ์กรวยแผ่รังสี ISO 5659-2/GB/T8323 สามารถให้กำลังการแผ่รังสีความร้อน 50KW/M2;
11. จัดหาหัวเผาเปลวไฟมาตรฐาน ISO 5659-2/GB/T8323 ซึ่งสามารถใช้สำหรับการทดสอบการเผาไหม้ด้วยเปลวไฟร่วมกับกรวยแผ่รังสี;
12. จัดหาเครื่องวัดการไหลของความร้อนระบายความร้อนด้วยน้ำ SB พร้อมใบรับรองการวัดมาตรฐานที่แนบมาด้วย;
13. สามารถติดตั้งแหล่งน้ำหล่อเย็นแบบหมุนเวียนในตัวเองได้ โดยไม่จำเป็นต้องใช้แหล่งน้ำหล่อเย็นภายนอก ทำให้ผู้ใช้สะดวกในการใช้งาน;
14. กล่องควันแสงติดตั้งอุปกรณ์ชั่งน้ำหนัก สามารถทำการทดสอบความหนาแน่นควัน MOD และการทดสอบเทอร์โมกราฟีวัสดุได้;
15. เซ็นเซอร์มีช่วง 0-2000 กรัม และความแม่นยำ 0.1 กรัม;
16. ติดตั้งหัวเผาเปลวไฟ NES 711 และพัดลมผสม (อุปกรณ์เสริม);

17. การสลับระหว่างเตาแผ่รังสีและกรวยแผ่รังสีทำได้ผ่านขั้วต่อการบิน - ผู้ใช้เพียงแค่เสียบหรือถอดปลั๊กเพื่อสลับระหว่างอุปกรณ์ทดสอบสำหรับมาตรฐานที่แตกต่างกัน

18. ติดตั้งกล่องมืดแสงไว้ด้านบนของห้องรับแสงเป็นหลอดโฟโตมัลติพลายเออร์แบบหน้าต่างด้านข้างพร้อมการตอบสนองสเปกตรัม S-4 ซึ่งมีความแม่นยำในการส่งผ่านแสงสูงถึง 0.0001%

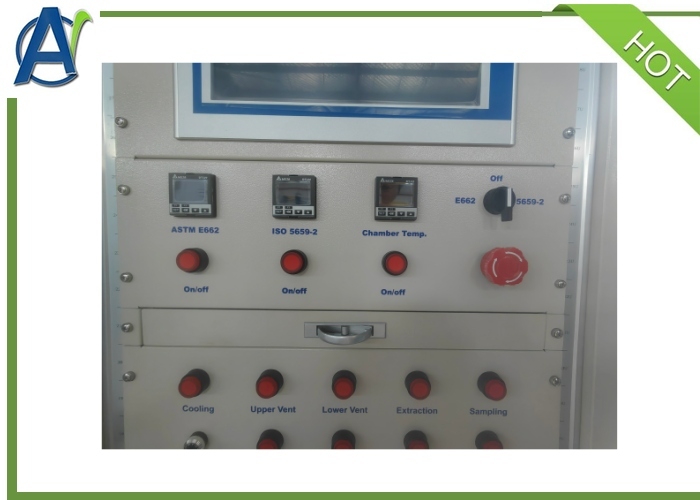

19. ตามการเปลี่ยนแปลงของสภาวะความหนาแน่นควัน เครื่องมือจะสลับระหว่างสามช่วงโดยอัตโนมัติ: ใส, ฟิลเตอร์, และมืด

20. ติดตั้งฟิลเตอร์ความหนาแน่นกลาง ND2 ไว้ในกล่องมืด ซึ่งช่วยให้ผู้ใช้สามารถปรับเทียบตัวเองได้ และยังสามารถสลับโดยอัตโนมัติระหว่างการทดสอบได้

21. แหล่งกำเนิดแสงหลอดไส้ตั้งอยู่ที่ส่วนล่างของห้อง ให้เอาต์พุตจุดแสงที่สม่ำเสมอ

22. ห้องทดสอบความหนาแน่นควันมีการออกแบบแบบบูรณาการพร้อมพีซีหน้าจอสัมผัส ผู้ใช้สามารถใช้งานซอฟต์แวร์ทดสอบ โดยกระบวนการทดสอบทั้งหมดถูกตั้งค่าและควบคุมโดยคอมพิวเตอร์

23. มีเครื่องพิมพ์ในตัว เมื่อการทดสอบเสร็จสิ้น ผู้ใช้สามารถพิมพ์รายงานการทดสอบผ่านซอฟต์แวร์ทดสอบได้

IV. ข้อมูลจำเพาะ

การกำหนดค่าหลัก

PC: หน้าจอสัมผัส 17 นิ้ว
เตาเผา: สร้างแคลอรี่คงที่ 25 กิโลวัตต์/ตารางเมตร
กรวย: สามารถสร้างความร้อนแผ่รังสีแบบแปรผันได้ 10 ~ 70 กิโลวัตต์/ตารางเมตร และความร้อนแผ่รังสีนี้จะวัดโดยใช้เครื่องวัดฟลักซ์ความร้อนชนิด Schmidt-Boelter

ข้อกำหนดทางไฟฟ้า:

แหล่งจ่ายไฟ: 220 V AC, 60 Hz, 15 A

ข้อกำหนดด้านสิ่งแวดล้อม:

ใช้ในร่มเท่านั้น
ระดับความสูง: สูงสุด 2000 เมตร
อุณหภูมิแวดล้อม: 13–30 °C (56–86 °F)
ความชื้นสัมพัทธ์: 25–75%
อุณหภูมิในการจัดเก็บ: 10–43 °C (50–110 °F)
ความชื้นสัมพัทธ์ในการจัดเก็บ: 20–80%
หมวดการติดตั้ง: II
ระดับมลพิษ: 2

ข้อกำหนดการจ่ายก๊าซ:

อากาศอัด: แรงดันจ่ายขั้นต่ำ 0.5 MPa, ข้อต่อแบบเร็ว M6
ก๊าซโพรเพน: แรงดันจ่ายขั้นต่ำ 0.5 MPa, ท่อก๊าซกันระเบิด ขนาดเส้นผ่านศูนย์กลางภายใน M6
