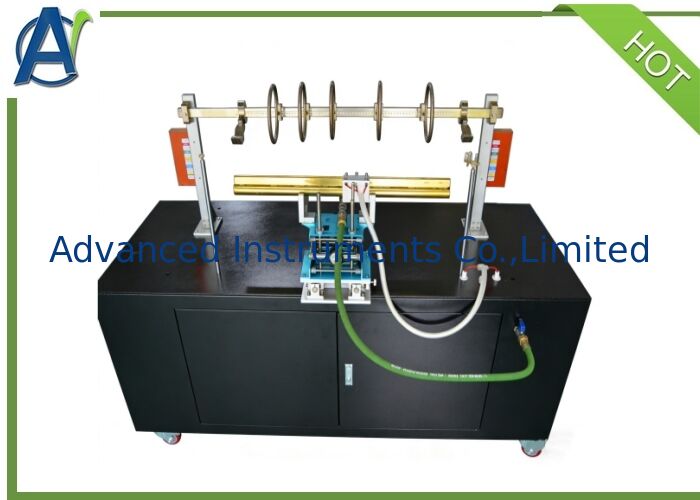

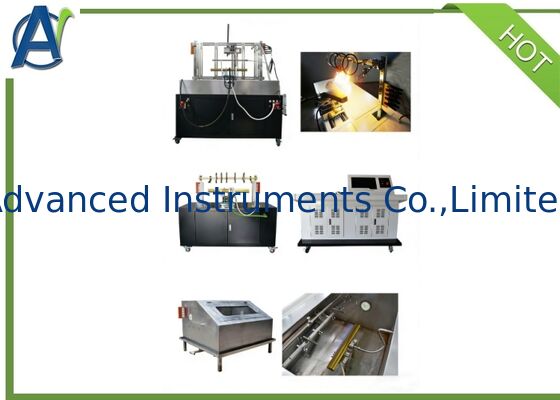

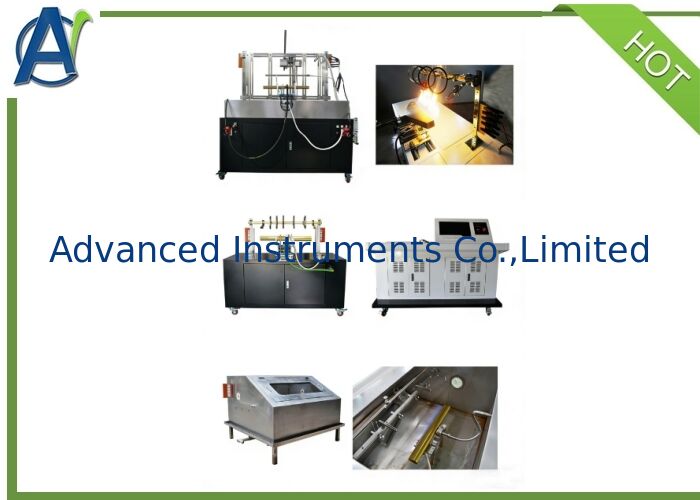

IEC60331/EN50200 อุปกรณ์ทดสอบความต้านทานต่อไฟ,แรงกระแทกทางกลและการฉีดน้ําสําหรับสายไฟและสายไฟ

ข้อมูลพื้นฐาน

Place of Origin:	China
ชื่อแบรนด์:	Advanced Instruments
ได้รับการรับรอง:	BS 6387;IEC 60331;BS 8491;EN 50200
Model Number:	AIC-52019BS

Minimum Order Quantity:	1set
ราคา:	$3000~$5000
Packaging Details:	Plywood Case
Delivery Time:	90days
Payment Terms:	L/C,T/T,D/P
Supply Ability:	10sets/month

ราคาถูกที่สุด ติดต่อตอนนี้

บริการหลังการ:	การตอบสนองใน 12 ชั่วโมง 12 เดือน	การรับประกัน:	1ปีเต็ม
แพคเกจการขนส่ง:	กรณีไม้อัด	มาตรฐานการทดสอบ:	บี 6387;IEC 60331;บี 8491;EN 50200
แก๊ส:	โพรเพน, อากาศอัดแห้ง	แอปพลิเคชัน:	การทดสอบสายเคเบิลและสายไฟ
สี:	สีเทา	การดำเนินการ:	อัตโนมัติ
แหล่งจ่ายไฟ:	AC380V,50/60Hz,30A	ข้อมูลจำเพาะ:	1500 มม. × 700 มม. × 1200 มม. (ขนาดตัวยึดทดสอบ)
การทำงาน:	เครื่องทดสอบความต้านทานไฟ การกระแทก และละอองน้ำของสายเคเบิล	ทดสอบอุณหภูมิเปลวไฟ:	950±40°ซ
ทดสอบแรงดันไฟฟ้า:	100~1,000V
เน้น:	IEC 60331; EN 50200 , BS 6387; BS 8491 , การสั่นสะเทือนทางกลและความทนทานต่อไฟ

ประกอบการทั่วไป

1.1 คําอธิบายสินค้า

เครื่องทดสอบไฟแบบมาตรฐานครบถ้วนมาตรฐาน GB, lEC และ BS โครงสร้างและผลงานของเครื่องทดสอบการเผาไหม้มีการทดสอบลักษณะไฟการทดสอบความทนทานต่อน้ําและไฟ และการทดสอบความทนทานต่อการสั่นสะเทือนทางกลและไฟอุปกรณ์นี้ใช้โปรแกรมคอมพิวเตอร์เพื่อควบคุมและติดตามกระบวนการทดสอบของกระแสไฟฟ้า, ความตึงเครียด, การไหลของก๊าซ, ผลการทดสอบของเส้นโค้งสามารถออกเพื่อพิมพ์.มันเหมาะสําหรับสายไฟเคเบิลที่มีแร่แร่แยก ที่มีปริมาณไฟฟ้าที่ไม่เกิน 0.6 ~ 1Kv และสามารถรักษาวงจรไม่เสียหายเป็นเวลานาน ภายใต้สภาพไฟ In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 มาตรฐานที่เกี่ยวข้อง

BS 6387-2013
IEC 60331-(1,2,11,21,2325):2018
BS 8491-2008
EN 50200-2006

IEC60331/EN50200 อุปกรณ์ทดสอบความต้านทานต่อไฟ,แรงกระแทกทางกลและการฉีดน้ําสําหรับสายไฟและสายไฟ 0

ปริมาตรเทคนิค

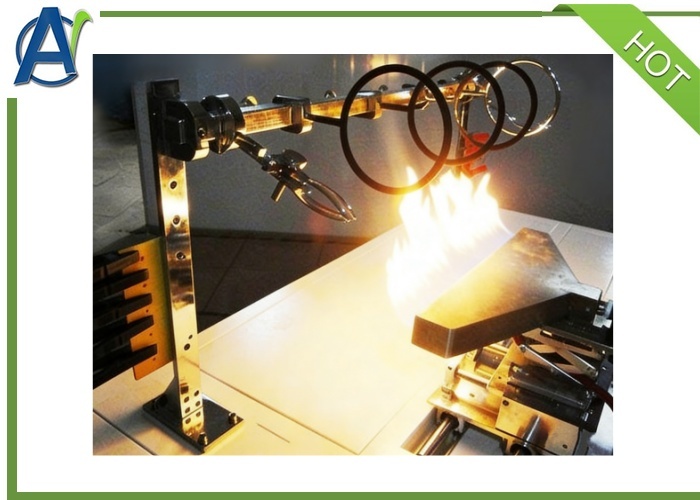

1. BS การทดสอบความทนทานต่อไฟ
1.1 ระบบการสนับสนุนเคเบิล
สายเคเบิลถูกแนบแนวราบบนปลายหนึ่งของสายเคเบิลโดยผ่านแคลมป์ ส่วนกลางของสายเคเบิลถูกติดตั้งด้วยแหวนโลหะสอง ((ห่างกัน 300 มม.)ที่ติดต่อกับส่วนโลหะอื่น ๆ ของอุปกรณ์สําหรับสายไฟที่ไม่ปรับรัดขนาด กว้างน้อยกว่า 10 มิลลิเมตร หรือสําหรับสายไฟอื่น ๆ ที่มีการสับเปลี่ยนที่สําคัญในระหว่างการทดสอบแต่ละตัวติดตั้งอยู่ห่างจากวงแหวนเดิมประมาณ 150 มม..
1.2 อุปกรณ์ตรวจจับต่อเนื่อง
ระหว่างการทดสอบ ให้กระแสผ่านทุกแกนของสายไฟโทรทรานฟอร์เมอร์ติดดาวสามเฟสที่มีกําลังเพียงพอในการรักษากระแสการรั่วไหลสูงสุดที่อนุญาต 2A ณ ความกระชับกําลังทดสอบการเชื่อมโยงภาระกับสายแกนแต่ละสาย ในปลายอีกของสายไฟ และกระแสที่ใกล้กับ 0.25A ถูกบรรทุกในแรงดันนามของสายไฟ
1.3 แหล่งความร้อนมาตรฐานของ BS: ตาม AGF-1857B ความยาวของกระบอก 610 มม
1.4 GB แหล่งความร้อนมาตรฐาน: ตาม AGF-1857B ความยาวของกระบอกไฟ 500mm
1.5 การวัดอุณหภูมิ: เครื่องวัดอุณหภูมิแบบกระบี่ขนาด 1.5 มิลลิเมตร ตั้งอยู่ใกล้ช่องเข้าอากาศ 75 มิลลิเมตรเหนือเครื่องเผา1.6 อุณหภูมิไฟในการทดสอบ: 950 + 40 °C
1.7 ตัวอย่าง: ตัวอย่างคือส่วนหนึ่งของผลิตภัณฑ์เสร็จ ขนาดไม่น้อยกว่า 1200 มม. โดยถอดผ้าห่มและผนัง 100 มม. ในแต่ละปลายสายไฟในทั้งสองปลายของสายไฟ จะเชื่อมต่อตามการเชื่อมต่อไฟฟ้า.
1.8 ความแรงดันการทดสอบ: 100 ~ 1000V ปรับ
1.8 กระแสทดสอบ: 100 ~ 260mA ปรับ

2.การทดสอบความต้านทานการสั่นแรงทางกลและความต้านทานไฟ

2.1 BS ทนต่อไฟ
กําแพงประกอบด้วยวัสดุที่ทนความร้อนและกันไฟ และติดตั้งอยู่บนขั้วเหล็กขั้วขั้วสองขั้วหนึ่งที่ส่วนบนของแผ่นและอีกด้านล่างของแผ่นกระดานนี้มีความยาวประมาณ 900 มิลลิเมตร, หน้ากว้าง 300 มิลลิเมตร และความหนา 9 มิลลิเมตร, และน้ําหนักรวมของผนัง (เช่นกระดานที่มีกรอบรองรับ) คือ 10 + 0.5 กิโลกรัม.หากต้องการวัสดุการจัดเก็บผืนเหล็กด้านบนต้องติดตั้งบนแผ่นเพื่อให้พื้นผิวด้านบนของมันมีลื่นกับขอบด้านบนของแผ่นแต่ละรางเหล็กและแผ่นมีรูแนวราบที่ขอบภายนอกและตําแหน่งที่แม่นยําของมันถูกกําหนดโดยความต้องการเฉพาะเจาะจงของแผ่นรองรับและกรอบรองรับขนาดประมาณ 32 mm และความหนา 20 mm.2.2 GB ทนต่อไฟ
2.2.1EC60331-1
ตัวอย่างเส้นผ่าตัดภายนอกของสายไฟฟ้ามากกว่า 20 มม กรอบบันไดทดสอบการกระแทกประกอบด้วยกรอบเหล็กกรอบบันไดบนสองในกลางขององค์ประกอบเหล็กตั้งสามารถปรับไปทางซ้ายและขวา, ความยาวของกรอบบันไดทดสอบ 1200 + 100mm, ความสูง 600 + 50mm, น้ําหนักรวมของกรอบบันไดทดสอบสําหรับ 24 + 1kg (มาตรฐานแห่งชาติสําหรับ 18 + 1kg).

2.3 แหล่งความร้อน: เครื่องเผาไฟตาม AGF-1857B ความยาวของกระบอก 500 mm

2.4 การวัดอุณหภูมิ: เครื่องวัดอุณหภูมิแบบกระบวนกระบวนขนาด 1.5 มิลลิเมตร ทําให้วัดอุณหภูมิผ่านผนัง และเก็บปลายหนึ่งของวัดอุณหภูมิห่างจากผนัง 8-10 มิลลิเมตรอุณหภูมิจะวัดด้วยวิธีต่อไปนี้: ในปลายหนึ่งของสตาร์ดเหล็กคาร์บอนที่มีกว้าง 3 มม + 5%, ความยาว 300 มม, สายเทอร์โมเมตรบนมัน, เพื่อที่จะสามารถวัดอุณหภูมิของสตาร์ด.ให้มันอยู่ห่างจากชื่อเสียง 40-50 มมเมื่ออุณหภูมิไฟถึง 950 °C อุณหภูมิไม้เหล็กจะถึง 400 °C ใน 10s ถึง 20s เมื่ออุณหภูมิไฟถึง 650 °C อุณหภูมิไม้เหล็กจะถึง 400 °C ใน 20s ถึง 40s

2.5 อุณหภูมิไฟในการทดสอบ: 950 + 40 °C

2.6 อุปกรณ์การสั่นสะเทือน: ประกอบด้วยสตาร์ทเหล็กคาร์บอนต่ํา (กว้าง 25 มม + 5%, ความยาว 600 มม + 5%) ส่วนยาวของสตาร์ทตรงกับผนังและ 200 มมเหนือด้านบนของผนังมีแกนแบ่งมันออกเป็นสองส่วน, 200 มิลลิเมตรและ 400 มิลลิเมตร โดยส่วนยาวกว่ามุ่งหน้าไปยังผนัง. ลดลงจากตําแหน่งคู่เคียงที่ 60 * C ไปยังกลางของผนังในระยะทาง 30 + 2 วินาที2.6 ความดันการทดสอบ: 100 ~ 1000V ปรับได้
2.7 กระแสทดสอบ: 100 ~ 260mA ปรับ

3.BS การทดสอบความทนทานต่อน้ําและไฟ

3.1 แหล่งความร้อน: ตาม AGF-1857B เครื่องเผาที่มีความยาวของกระบอก 500 mm3.2 การวัดอุณหภูมิ: วางเครื่องวัดอุณหภูมิแบบปรับกันแบบมีกว้าง 1.5 มิลลิเมตร ใต้พื้นผิวของสายไฟ3.3 อุณหภูมิไฟทดสอบ: 650 °C + 40 °C
3.4 การสปริงน้ํา: ช่องฉีดน้ําติดตั้งบนฐานทดสอบ, กลางของเครื่องเผา, ความดัน 250kPa ถึง 350kPa, สปริงน้ํา 0.25L/m' ถึง 0.30L/m' รอบตัวอย่างการวัดอัตรานี้จําเป็นต้องมีตู้เก็บช่องนี้ควรมีความลึกที่เพียงพอที่จะทําให้แกนยาวของมันขนานกับแกนของสายเคเบิลและวางอยู่กลาง
3.5 ตัวอย่าง: ตัวอย่างมีขนาดใหญ่กว่า 1500 มม. จากผลิตภัณฑ์เสร็จ และมีการทดสอบการบิดที่อุณหภูมิแวดล้อม, ถอนหมวกและชั้นเคลือบของ 100 มม.สายนําที่ปลายสายไฟฟ้าควรถูกต้องการจัดการตามการเชื่อมต่อไฟฟ้าและข้อเสนอของผู้ผลิต.6 ความดันการทดสอบ: 100 ~ 1000V ปรับ
3.7 กระแสทดสอบ: 100 ~ 260mA ปรับ

รายละเอียดเทคนิค

• ช่องรับการทดสอบความต้านทานไฟ: 1500mm ((W) x 700mm ((D) x 1200mm ((H)

1500mm ((W) x800mm ((D) x1575mm ((H)

•ขนาดห้องควบคุม:1580mm ((W) x825mm ((D) x1200mm ((H)

•ขนาดถังน้ํา:1270mmx 1200mmx 900mm
•ห้องทดสอบ: (ให้บริการโดยลูกค้า)
•แหล่งอากาศ: โปรเปาเนียม อากาศดันแห้ง (ให้บริการโดยลูกค้า)

•ไฟฟ้า: 3 โฟส 5 สาย AC380V 50/60Hz 30A

เวลาส่งสินค้าเท่าไหร่?
ประมาณ 90 วัน
สัญญาการชําระเงินของคุณคืออะไร?
30% จ่ายโดย T/T ก่อน 70% จ่ายโดย T/T ก่อนการส่ง
สัญญาคุณคืออะไร?
การรับประกันสินค้าทั้งหมด 1 ปี ในช่วงเวลานี้ เรารับผิดชอบทุกความผิดพลาดที่เกิดจากเรา และเราสามารถให้การสนับสนุนทางเทคนิคตลอดชีวิต
คุณสามารถให้การฝึกอบรม?
เราสามารถให้การฝึกอบรมในโรงงานของเราและการฝึกอบรมออนไลน์ฟรี หากต้องการการติดตั้งและการฝึกอบรมในสถานที่ กรุณาจ่ายค่าตั๋ว ที่พัก และเงินเดือน USD 280 / วันสําหรับคนละคน
